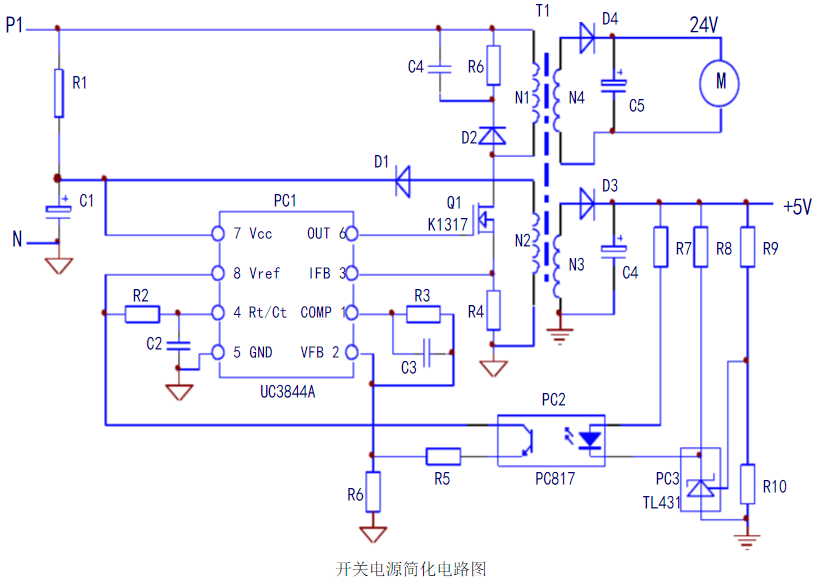

  變頻器的開關電源電路完全可以簡化為上圖電路模型，電路中的關鍵要素都包含在內了。而任 何復雜的開關電源，剔除枝蔓后，也會剩下上圖這樣的主干。其實在檢修中，要具備對復雜電路的“化簡”的能力，要在看似雜亂無章的電路伸展中，拈出這幾條主要的脈絡。要向解牛的庖丁學習，訓練自己的眼前不存在什么整體的開關電源電路，只有各部分脈絡和脈絡的走向——振蕩回路、穩壓回路、保護回路和負載回路等。

  看一下電路中有幾路脈絡。

  1、振蕩回路：開關變壓器的主繞組N1、Q1的漏--源極、R4為電源工作電流的通路；R1提供了啟動電流；自供電繞組N2、D1、C1形成振蕩芯片的供電電壓。這三個環節的正常運行，是電源能夠振蕩起來的先決條件。

  當然，PC1的4腳外接定時元件R2、C2和PC1芯片本身，也構成了振蕩回路的一部分。

  2、穩壓回路：N3、D3、C4等的+5V電源，R7—R10、PC3、R5、R6等元件構成了穩壓控制回路。

  當然，PC1芯片和1、2腳外圍元件R3、C3，也是穩壓回路的一部分。

  3、保護回路：PC1芯片本身和3腳外圍元件R4構成過流保護回路；N1繞組上并聯的D2、R6、C4元件構成了IGBT的保護電路；實質上穩壓回路的電壓反饋信號——穩壓信號，也可看作是一路電壓保護信號。但保護電路的內容并不僅是局限于保護電路本身，保護電路的起控往往是由于負載電路的異常所引起。

  4、負載回路：N3、N4次級繞組及后續電路，均為負載回路。負載回路的異常，會牽涉到保護回路和穩壓回路，使兩個回路做出相應的保護和調整動作。

  振蕩芯片本身參與和構成了前三個回路，芯片損壞，三個回路都會一齊罷工。對三個或四個回路的檢修，是在芯片本身正常的前提下進行的。另外，要像下象棋一樣，用全局觀念和系統思路來進行故障判斷，透過現象看本質。如停振故障，也許并非由振蕩回路元件損壞所引起，有可能是穩壓回路故障或負載回路異常，導致了芯片內部保護電路起控，而停止了PWM脈沖的輸出。并不能將和各個回路完全孤立起來進行檢修，某一故障元件的出現很可能表現出“牽一發而全身動”的效果。

  開關電源電路常表現為以下三種典型故障現象：

  一、次級負載供電電壓都為0V。變頻器上電后無反應，操作顯示面板無指示，測量控制端子的24V和10V電壓為0V。檢查主電路充電電阻或預充電回路完好，可判斷為開關電源故障。檢修步驟如下：

  1、先用電阻測量法測量開關管Q1有無擊穿短路現象，電流取樣電阻R4有無開路。電路易損壞元件為開關管，當其損壞后，R4因受沖擊而阻值變大或斷路。Q1的G極串聯電阻、振蕩芯片PC1往往受強電沖擊而損壞，須同時更換；檢查負載回路有無短路現象，排除。

  2、更換損壞件，或未檢測中有短路元件，可進行上電檢查，進一步判斷故障是出在振蕩回路還是穩壓回路。

  檢查方法：

  a、先檢查啟動電阻R1有無斷路。正常后，用18V直流電源直接送入UC3844的7、5腳，為振蕩電路單獨上電。

  測量8腳應有5V電壓輸出；6腳應有1V左右的電壓輸出。說明振蕩回路基本正常，故障在穩壓回路；

  若測量8腳有5V電壓輸出，但6腳電壓為0V，查8、4腳外接R、C定時元件，6腳外圍電路；

  若測量8腳、6腳電壓都為0V，UC3844振蕩芯片壞掉，更換。

  b、對UC3844單獨上電，短接PC2輸入側，若電路起振，說明故障在PC2輸入側外圍電路；電路仍不起振，查PC2輸出側電路。

  二、開關電源出現間歇振蕩，能聽到“打嗝”聲或“吱、吱”聲，或聽不到“打嗝”聲，但操作顯示面板時亮時熄。這是因負載電路異常，導致電源過載，引發過流保護電路動作的典型故障特征。負載電流的異常上升，引起初級繞組激磁電流的大幅度上升，在電流采樣電阻R4形成1V以上的電壓信號，使UC3844內部電流檢測電路起控，電路停振；R4上過流信號消失，電路又重新起振，如此循環往復，電源出現間歇振蕩。

  檢查方法：

  a、測量供電電路C4、C5兩端電阻值，如有短路直通現象，可能為整流二極管D3、D4有短路；觀察C4、C5外觀有無鼓頂、噴液等現象，必要時拆下檢測；供電電路無異常，可能為負載電路有短路故障元件；

  b、檢查供電電路無異常，上電，用排除法，對各路供電進行逐一排除。如拔下風扇供電端子，開關電源工作正常，操作顯示面板正常顯示，則為24V散熱風扇已經損壞；拔下+5V供電接子或切斷供電銅箔，開關電源正常工作，則為+5V負載電路有損壞元件。

  三、負載電路的供電電壓過高或過低。開關電源的振蕩回路正常，問題出在穩壓回路。 輸出電壓過高，穩壓回路的元件損壞或低效，使反饋電壓幅度不足。

  檢查方法：

  a、在PC2輸出端并接10k電阻，輸出電壓回落。說明PC2輸出側穩壓電路正常，故障在PC2本身及輸入側電路；

  b、在R7上并聯500Ω電阻，輸出電壓有顯著回落。說明光電耦合器PC2良好，故障為PC3低效或PC3外接電阻元件變值。反之，為PC2不良。

  負載供電電壓過低，有三個故障可能：1、負載過重，使輸出電壓下降；2、穩壓回路元件不良，導致電壓反饋信號過大；3、開關管低效，使電路（開關變壓器）換能不足。

  檢查與修復方法：

  a、將供電支路的負載電路逐一解除（注意！不要以開路該路供電整流管的方法來脫開負載電路，尤其是接有穩壓反饋信號的+5V供電電路！反饋電壓信號的消失，會導致各路輸出電壓異常升高，而將負載電路大片燒毀！）判斷是否由于負載過重引起電壓回落；如切斷某路供電后，電路回升到正常值，說明開關電源本身正常，檢查負載電路；輸出電壓低，檢查穩壓回路。

  b、檢查穩壓回路的電阻元件R5—R10，無變值現象；逐一代換PC2、PC3，若正常，說明代換元件低效，導通內阻變大。

  c、代換PC2、PC3若無效，故障可能為開關管低效，或開關和激勵電路有問題，也不排除UC3844內部輸出電路低效。更換優質開關管、UC3844。

---
