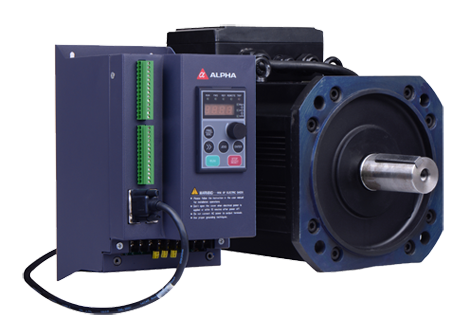

產品名稱：AS600M系列 主軸伺服系統
- 產品介紹
AS600M主軸伺服驅動器采用全閉環矢量控制，調速精準，低頻力矩大，負載響應能力強，改進的弱磁算法使得在大慣量負載下高速區依然具有快速的加減速能力，能夠為您的設備提供高性能的速度和位置伺服功能。其功能強大、操作簡單，方便地實現高精度車削、銑、主軸定位、剛性功絲，螺紋切削等功能。在數控車床、加工中心、數控銑床、數控鏜床領域廣泛地應用。
技術規格：
█ 調速范圍寬
低頻力矩大，即能實現低速螺紋切削也能實現6000轉以上的精加工。
█ 接口豐富
具有脈沖串和模擬量調速功能，多通道I/O，長線驅動型編碼器輸入輸出，模擬量輸出和總線功能。
█ 主軸準停功能
S曲線停準，在大慣量主軸下也能無超調，多位置設定，位置切換輕松自如。
█ 位置模式
位置環添加前饋，跟隨誤差小，脈沖輸入濾波功能，在輸入突變的情況下也能平衡運行。提供電子齒輪比，位置模式和速度隨隨意切換，既能滿足數控系統的C軸功能，也能滿其它的位置同步和速度同步的場合。
█ 兼容多種數控系統
實現主軸準停，剛性攻絲，低速絞孔，螺紋切削等。
█ 其它領域
其寬調速范圍、快速的響應性能、低頻力矩性能和位置跟蹤，在其它領域，如紡織行業，塑機行業，紙箱包裝，木工機械也能廣泛應用。
|
項目
|
描述
|
|
|
輸出
|
最高輸出電壓
|
三相380V～440V，對應輸入電壓
|
|
最高輸出轉速
|
8000RPM
|
|
|
輸入
|
額定電壓、頻率
|
三相:380～440V 50/60Hz
|
|
允許電壓波動
|
+10%，-15%
|
|
|
允許頻率波動
|
±5%
|
|
|
控制特性
|
控制方式
|
正弦波PWM調制，全閉環矢量控制
|
|
調速范圍
|
1：5000
|
|
|
速度控制精度
|
±1%
|
|
|
位置控制精度
|
±1Pulse
|
|
|
頻率設定分辨率
|
數字量0.01HZ;摸擬量：單極性，最高輸出頻率/4096;雙極性，最高輸出頻率/2048
|
|
|
加減速時間
|
0～3600S到最高輸出頻率
|
|
|
制動方式
|
能耗制動，15KW及以下內置制動單元
|
|
|
輸入輸出接口
|
數字量輸入
|
7路光耦隔離輸入；輸入方式NPN,有效電平可選
|
|
數字量輸出
|
3路光耦隔離輸出，24V，50mA
|
|
|
模擬量輸入
|
2路：0~10V，0~20MA，-10V~+10V
|
|
|
摸擬量輸出
|
1路，0/2～10V 0/4～20MA可選
|
|
|
繼電器輸出
|
1路，一組常開常閉觸點；250VAC/30VDC 1A
|
|
|
編碼器輸入接口
|
1個：最高接收脈沖300KHZ；線驅動方式；RS422標準；
|
|
|
脈沖輸入接口
|
1路：方向+脈沖/正交脈沖/CW+CCW
|
|
|
編碼器輸出接口
|
1路：1：1分頻輸出，線驅動方式；RS422標準
|
|
|
總線接口
|
1路：485總線
|
|
|
主軸功能
|
速度控制
|
范圍：0～8000RPM;轉向：正反；速度指令：單、雙極性模擬量、脈沖頻率，總線
|
|
準停控制
|
±1Pulse的精度；可用端子選擇8個位置
|
|
|
剛性攻絲
|
可與多種進口國產系統接口，攻絲誤差2%
|
|
|
其它功能
|
C軸控制，螺紋切削，電子齒輪，絞孔，零速鎖定
|
|
|
保護功能
|
過載保護
|
具有驅動器、電機過載保護功能
|
|
過流保護
|
硬件過流保護
|
|
|
欠壓/過壓保護
|
母線電壓超過800V過壓保護，低于350V欠壓保護
|
|
|
輸出對地短路保護
|
輸出對地短路時，報警輸出
|
|
|
使能環境
|
使用場所
|
室內，無腐蝕性氣體
|
|
溫度
|
-10℃～40℃
|
|
|
濕度
|
5～95RH(無凝露)
|
|
|
防護等級
|
IP20
|
|
伺服主軸電機規格
|
功率
|
2.2～315KW
|
編碼器
|
增量型：脈沖數1024/2500,長線驅動,DC5V
旋轉變壓器
|
|
輸入電源
|
三相220V/380V
|
||
|
基準頻率
|
50HZ;33.3HZ
|
冷卻方式
|
220V/380V 50HZ 獨立強制風冷
|
|
最高轉速
|
6000/8000r/min
|
電機輸出軸
|
帶鍵;光軸
|
|
安裝方式
|
B5(法蘭安裝),B3(臥式安裝),B35(法蘭+臥式)
|
使用環境
|
海拔1000米以下
環境溫度-15～40℃
相對濕度80%以下（不得凝結）
|
|
定子部分
|
F(155℃);H(180℃)級絕緣系統;
高分子絕緣樹脂+真空負壓浸漆制造工藝
|
||
|
轉子部分
|
半鍵平衡，R級振動，低噪音進口軸承
|
